Nem at installere. Overkommelig. Pålidelig.

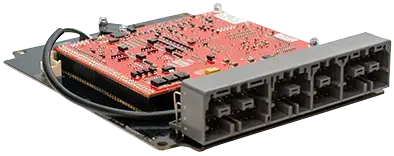

G4X PlugIn ECU’er tilbyder den nyeste teknologi indenfor motorstyring, designet til nemt at maksimere potentialet i din bil. Denne ECU passer ind i den originale OEM-hus. Installation er let, uden at der kræves ændringer af fabrikkens kabling for de modeller, der er listet nedenfor.
Designet til 1JZ-GTE (Non-VVTi) motoren.
- Kontroller venligst, at din kontakt matcher overskriften i den listede billede før køb.
- Denne ECU fungerer kun for manuelle transmissioner.
- ECU’en inkluderer en indbygget 7-bar MAP-sensor.
- De fleste fabriksfunktioner understøttes (Fabriksdragkontrol understøttes ikke, dashlampen kan være tændt).
- Tjek funktionstabellen for I/O-udvidelsesmuligheder
Egnet applikationer:
- Toyota JZX90 (Chaser/Cresta/Mark II) med 1JZ-GTE (Non-VVTi) motor, manuel transmission
- Toyota JZZ30 (Soarer) med 1JZ-GTE (Non-VVTi) motor, manuel transmission
Bemærk: Denne Plug-in har en ny 4-pin powered CAN-forbindelse og kan ikke bruge den gamle CANPCB-kabel til CAN-forbindelse. Brug CANJST4 (Link PN 101-0198) kabel til at tilslutte CAN-enheder. Denne nye 4-pin-port og kabel giver ikke kun CAN-forbindelsen, men også en beskyttet 12V-strømforsyning og jord til at drive CAN-enhederne. Strømforsyningen er beskyttet af en selv-resetterende sikring med en kontinuerlig 3A rating.
I/O Expansionsmuligheder:
De følgende udvidelsesindgange/udgange fra udvidelseskontakten er tilgængelige:
Expansion Connector 1:
- Pin 1 Ground (signal)
- Pin 2 +5V udgang
- Pin 3 Injector 6
- Pin 4 DI8
- Pin 5 DI7
- Pin 6 IGN8
- Pin 7 AN TEMP 4
- Pin 8 AN TEMP 3
E-Throttle Connector:
- Pin 1 Ground (signal)
- Pin 2 +5V udgang
- Pin 3 An Volt 4
- Pin 4 An Volt 5
- Pin 5 An Volt 6
- Pin 6 An Volt 7
- Pin 7 Aux 10
- Pin 8 Aux 9
